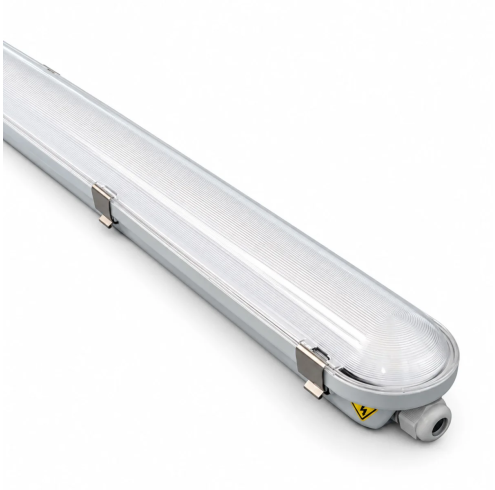

LEDmaxx LED waterdicht armatuur 150cm met instelbaar vermogen en lichtkleur

Dit LEDmaxx LED opbouwarmatuur van 150cm is ontwikkeld voor ruimtes waar een hoge lichtopbrengst en bescherming tegen stof en vocht belangrijk zijn. Dankzij de geïntegreerde LED verlichting zijn er geen afzonderlijke TL-buizen, LED TL-buizen of starters nodig.

Een belangrijk kenmerk van dit armatuur is de mogelijkheid om zowel het opgenomen vermogen als de kleurtemperatuur in te stellen. Hierdoor kan hetzelfde armatuur worden gebruikt in verschillende ruimtes en voor uiteenlopende verlichtingsbehoeften.

Het vermogen is instelbaar op 24W, 30W, 36W of 48W. Afhankelijk van de gekozen stand bedraagt de lichtopbrengst 3600lm tot maximaal 7200lm. Daarnaast kan de lichtkleur worden ingesteld op 3000K warmwit, 4000K neutraal wit of 6500K daglichtwit.

Door deze combinatie van instelbaar vermogen en instelbare lichtkleur is het armatuur onder andere geschikt voor garages, werkplaatsen, magazijnen, technische ruimtes, opslagruimtes en bedrijfshallen.

Vier instelbare vermogens: 24W, 30W, 36W en 48W

Het armatuur beschikt over vier vermogensstanden. Hiermee kan de hoeveelheid licht worden afgestemd op de afmetingen van de ruimte, de montagehoogte en de werkzaamheden die er plaatsvinden.

• 24W - 3600lm: Geschikt voor algemene verlichting in garages, bergingen, opslagruimtes en kleinere werkplaatsen.
• 30W - 4500lm: Voor ruimtes waar een hogere lichtopbrengst gewenst is, bijvoorbeeld werkplaatsen, magazijnen en technische ruimtes.
• 36W - 5400lm: Geschikt voor grotere werkruimtes, magazijnen en bedrijfsmatige toepassingen waar een ruime hoeveelheid licht nodig is.
• 48W - 7200lm: De hoogste vermogensstand. Geschikt voor grotere ruimtes, hogere montageposities of toepassingen waarbij een hoge lichtopbrengst gewenst is.

Het armatuur heeft volgens de fabrikant een lichtrendement van 150lm/W. Dit betekent dat het armatuur per opgenomen watt 150 lumen aan licht produceert.

Door een lagere vermogensstand te kiezen kan het energieverbruik worden beperkt wanneer de maximale lichtopbrengst niet nodig is. Bij de hoogste stand van 48W levert het armatuur maximaal 7200lm.

De genoemde toepassingen zijn voorbeelden. De benodigde lichtopbrengst is afhankelijk van de ruimte, de montagehoogte, de onderlinge afstand tussen armaturen en het gewenste verlichtingsniveau.

CCT Switch: drie instelbare lichtkleuren

Naast het vermogen kan ook de kleurtemperatuur worden ingesteld. Het armatuur beschikt over drie lichtkleuren, waardoor niet vooraf gekozen hoeft te worden voor een uitvoering met een vaste kleurtemperatuur.

• 3000K - Warmwit: Een warme, enigszins gelige lichtkleur. Geschikt voor garages, bergingen en andere ruimtes waar een minder koele verlichting gewenst is.
• 4000K - Neutraal wit: Een heldere, neutrale lichtkleur. Veel toegepast in werkplaatsen, magazijnen, garages en technische ruimtes. Geschikt voor algemene werkverlichting.
• 6500K - Daglichtwit: Een koele, daglichtachtige lichtkleur. Geschikt voor toepassingen waarbij een zeer witte lichtkleur gewenst is, bijvoorbeeld bij technische werkzaamheden en in werkruimtes.

De kleurtemperatuur bepaalt de uitstraling van het licht. Een hogere kleurtemperatuur betekent niet automatisch dat er meer licht wordt geproduceerd. De hoeveelheid licht wordt bij dit armatuur voornamelijk bepaald door de gekozen vermogensstand.

Let op: Het armatuur is niet dimbaar. De vermogensinstelling maakt het mogelijk om een vaste lichtopbrengst te kiezen, maar is geen traploze dimfunctie. Het armatuur is volgens de fabrikant niet geschikt voor gebruik met een reguliere LED dimmer.

IP65: beschermd tegen stof en waterstralen

Dit LEDmaxx armatuur heeft beschermingsklasse IP65. Dit betekent dat de behuizing volledig stofdicht is en beschermd is tegen waterstralen vanuit verschillende richtingen.

Hierdoor is het armatuur geschikt voor diverse omstandigheden waarin een standaard open TL-armatuur minder geschikt is.

Voorbeelden van toepassingen zijn:

• Garages en parkeerruimtes
• Werkplaatsen en hobbyruimtes
• Magazijnen en opslagruimtes
• Bedrijfshallen en productieruimtes
• Technische ruimtes en installatieruimtes
• Schuren en bijgebouwen
• Vochtige ruimtes waar IP65-bescherming vereist is
• Overdekte werkplekken, mits de installatieomstandigheden geschikt zijn

De IP65-classificatie betekent niet dat het armatuur onder water gebruikt kan worden. Bij montage in vochtige omgevingen moet de kabelinvoer correct worden afgesloten om de beschermingsgraad te behouden.

Bij gebruik buitenshuis moet bovendien worden gecontroleerd of de volledige installatie geschikt is voor de betreffende omstandigheden.

Geïntegreerde LED verlichting met een lichtspreiding van 120°

In tegenstelling tot traditionele waterdichte TL-armaturen beschikt dit model over een geïntegreerde LED-module. De LED verlichting is vast in het armatuur aangebracht, waardoor er geen afzonderlijke lichtbronnen geplaatst hoeven te worden.

De LED-module bevindt zich achter een transparante, geribbelde afscherming. Deze beschermt de interne onderdelen en zorgt voor een brede verdeling van het licht.

De stralingshoek bedraagt 120°. Hierdoor is het armatuur geschikt voor algemene ruimteverlichting waarbij een groot oppervlak verlicht moet worden.

De kleurweergave bedraagt CRI 80 (Ra 80). Dit is een gebruikelijke waarde voor algemene LED verlichting in garages, magazijnen en werkplaatsen. Kleuren worden hiermee redelijk natuurgetrouw weergegeven.

Voor toepassingen waarbij zeer nauwkeurige kleurbeoordeling belangrijk is, zoals bepaalde schilderwerkzaamheden of kleurinspecties, kan verlichting met een hogere CRI wenselijk zijn.

Doorverbindbaar tot maximaal 19 armaturen

Volgens LEDmaxx kunnen maximaal 19 armaturen van deze uitvoering worden doorverbonden. Dit kan praktisch zijn bij het verlichten van langere ruimtes, magazijnen, bedrijfshallen en werkplaatsen.

Bij een doorverbonden installatie kunnen meerdere armaturen via een doorgaande elektrische voedingsleiding worden aangesloten. Hierdoor hoeft niet ieder armatuur afzonderlijk vanuit een centraal aansluitpunt te worden gevoed.

Dit kan de aanleg van een verlichtingsinstallatie overzichtelijker maken, vooral wanneer meerdere armaturen achter elkaar worden gemonteerd.

Belangrijk: Het maximum van 19 armaturen is een opgave van de fabrikant. Bij het ontwerpen van de installatie moet rekening worden gehouden met de totale elektrische belasting, de gebruikte bekabeling, de beveiliging en de geldende installatievoorschriften.

Wanneer alle 19 armaturen op de hoogste vermogensstand van 48W worden gebruikt, bedraagt het gezamenlijke nominale vermogen 912W. Of deze configuratie daadwerkelijk op één voedingsgroep kan worden aangesloten, moet door de installateur worden beoordeeld.

Montage aan plafond of wand

Het armatuur wordt geleverd met metalen montagebeugels en bevestigingsmateriaal. De beugels worden op de ondergrond bevestigd, waarna het armatuur aan de beugels kan worden vastgezet.

De behuizing is voorzien van metalen sluitclips waarmee de transparante afscherming wordt bevestigd. Door deze clips los te maken kan de afscherming worden geopend voor installatie en aansluiting.

De elektrische aansluiting bevindt zich binnen in de behuizing en bestaat uit een aansluitklem voor fase, nul en aarde.

• L: Fasedraad, bruin
• N: Nuldraad, blauw
• Aarde: Beschermingsleiding, geel/groen

Het armatuur is geschikt voor een netspanning van 220-240V AC, 50/60Hz en behoort tot elektrische veiligheidsklasse I. Dit betekent dat een correcte aansluiting van de beschermingsaarde noodzakelijk is.

De voedingskabel wordt via een kabelwartel in de behuizing gevoerd. Deze kabelwartel moet correct worden gemonteerd en vastgezet om de bescherming tegen vocht en stof te behouden.

De montagehandleiding schrijft een H07RN-F rubberkabel van 3x1,5mm² voor.

De elektrische installatie moet worden uitgevoerd door een bevoegd installateur. Voor montage, aansluiting, onderhoud of reiniging moet de spanning worden uitgeschakeld en tegen onbedoeld inschakelen worden beveiligd.

Afmetingen en constructie

Het armatuur heeft een lengte van 1500mm, een breedte van 80mm en een hoogte van 68mm. Hiermee heeft het ongeveer dezelfde lengte als een traditioneel 150cm TL-armatuur, maar is het voorzien van geïntegreerde LED verlichting.

De behuizing heeft afgeronde uiteinden en een geribbelde lichtdoorlatende afscherming. Metalen sluitclips houden de afscherming op zijn plaats.

Volgens de montagetekening bedraagt de afstand tussen de bevestigingspunten ongeveer 1100mm, met een verstelbereik van circa 100mm.

Het nettogewicht bedraagt 1655g.

Levensduur en onderhoud

De fabrikant geeft een nominale levensduur van 50.000 branduren op. Dit is de opgegeven levensduur van de LED verlichting en betekent niet dat het armatuur gedurende deze volledige periode gegarandeerd storingsvrij blijft functioneren.

Doordat de LED verlichting geïntegreerd is, hoeven er geen afzonderlijke TL-buizen of starters te worden vervangen.

Voor een goede lichtopbrengst is het verstandig om de buitenzijde van de afscherming regelmatig schoon te maken, vooral wanneer het armatuur wordt gebruikt in stoffige werkplaatsen of magazijnen.

Schakel voor onderhoud en reiniging altijd de elektrische voeding uit.

Technische specificaties

• Merk: LEDmaxx
• Type: LED waterdicht opbouwarmatuur
• Lengte: 150cm
• Vermogen: Instelbaar 24W / 30W / 36W / 48W
• Lichtopbrengst: 3600lm / 4500lm / 5400lm / 7200lm
• Lichtrendement: 150lm/W
• Kleurtemperatuur: 3000K / 4000K / 6500K
• Lichtkleur: Warmwit / neutraal wit / daglichtwit
• CRI: Ra 80
• Stralingshoek: 120°
• IP-beschermingsklasse: IP65
• Elektrische veiligheidsklasse: Klasse I (geaard)
• Voedingsspanning: 220-240V AC
• Frequentie: 50/60Hz
• Dimbaar: Nee
• Lichtbron: Geïntegreerde LED
• Doorverbindbaar: Tot maximaal 19 armaturen volgens fabrikant
• Levensduur: 50.000 uur
• Afmetingen: 1500x80x68mm
• Nettogewicht: 1655g
• Bedrijfstemperatuur: -20°C tot +40°C volgens productdatasheet
• Kwikvrij: Ja
• Montage: Opbouwmontage met metalen bevestigingsbeugels
• Aansluiting: 230V via aansluitklem, met beschermingsaarde

Veelgestelde vragen

Kan ik het vermogen van dit armatuur aanpassen?
Ja. Het armatuur kan worden ingesteld op 24W, 30W, 36W of 48W. De bijbehorende lichtopbrengst bedraagt respectievelijk 3600lm, 4500lm, 5400lm en 7200lm.

Kan ik kiezen tussen warmwit, neutraal wit en daglichtwit?
Ja. De CCT-instelling biedt drie kleurtemperaturen: 3000K warmwit, 4000K neutraal wit en 6500K daglichtwit.

Is het armatuur dimbaar?
Nee. Het armatuur heeft vier vaste vermogensstanden, maar is volgens de fabrikant niet dimbaar. Het is daarom niet geschikt voor gebruik met een gewone LED dimmer.

Moet ik nog een LED TL-buis bestellen?
Nee. De LED verlichting is geïntegreerd in het armatuur. Er zijn geen afzonderlijke TL-buizen, LED TL-buizen of starters nodig.

Kan dit armatuur een traditionele 150cm TL-bak vervangen?
Ja. Het armatuur kan worden gebruikt als vervanging van een compleet traditioneel TL-armatuur. Het is geen losse LED-buis voor plaatsing in een bestaande TL-bak. Het volledige armatuur wordt vervangen.

Is het armatuur geschikt voor vochtige ruimtes?
Ja. Dankzij de IP65-classificatie is het armatuur stofdicht en beschermd tegen waterstralen. De elektrische aansluiting en kabelinvoer moeten wel correct worden uitgevoerd.

Hoeveel armaturen kunnen worden doorverbonden?
Volgens de fabrikant maximaal 19 stuks. De installatie moet hiervoor geschikt zijn en voldoen aan de geldende elektrische installatievoorschriften.

Welke lichtkleur is het meest geschikt voor een werkplaats?
4000K neutraal wit is een veelgebruikte lichtkleur voor werkplaatsen en technische ruimtes. Wie een koelere, daglichtachtige lichtkleur wenst, kan kiezen voor 6500K. Voor een warmere uitstraling is 3000K beschikbaar.

Kan ik dit armatuur aan het plafond bevestigen?
Ja. Het armatuur is bedoeld voor opbouwmontage en wordt geleverd met metalen bevestigingsbeugels en bevestigingsmateriaal.
