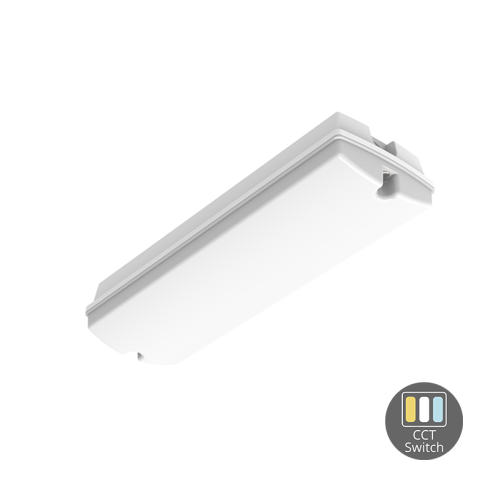

LED portiekverlichting 3W 280lm met instelbare lichtkleur

Dit compacte LED armatuur is geschikt voor wand- en plafondmontage en kan zowel binnen als buiten worden toegepast. Het armatuur heeft een vermogen van 3W en een lichtopbrengst van 280 lumen. Door de combinatie van IP66 en IK08 is de behuizing beschermd tegen stof, water en mechanische impact, waardoor het armatuur geschikt is voor onder andere portieken, entrees, doorgangen, gangen en andere plaatsen waar compacte functionele verlichting nodig is.

Een belangrijk kenmerk is de instelbare lichtkleur. Met de CCT-schakelaar in het armatuur kan worden gekozen uit 3000K, 4000K of 5700K. Hierdoor kan dezelfde uitvoering worden ingesteld op warmwit, neutraal wit of koeler wit licht. De gewenste kleurtemperatuur wordt tijdens de installatie ingesteld.

3W LED met een lichtopbrengst van 280 lumen

De geïntegreerde LED-verlichting heeft een vermogen van 3W en levert een lichtstroom van 280 lumen. Door het relatief lage vermogen en compacte formaat is het armatuur met name bedoeld voor functionele verlichting en oriëntatieverlichting op plaatsen waar geen zeer hoge lichtopbrengst nodig is.

• Vermogen: 3W
• Lichtstroom: 280 lumen
• Voedingsspanning: 220-240V AC
• Netfrequentie: 50/60 Hz
• Geïntegreerde LED-verlichting

Bij het bepalen van het benodigde aantal armaturen moet rekening worden gehouden met de grootte van de ruimte, de montagehoogte, de gewenste verlichtingssterkte en de aanwezige omgevingsverlichting.

CCT-schakelaar met drie lichtkleuren

Het armatuur beschikt over een interne CCT-schakelaar waarmee de kleurtemperatuur kan worden ingesteld. Er kan worden gekozen uit drie verschillende lichtkleuren:

• 3000K - warmwit
• 4000K - neutraal wit
• 5700K - koel wit

Met 3000K krijgt het licht een warmere uitstraling. De instelling van 4000K geeft neutraler wit licht en 5700K zorgt voor een koelere witte lichtkleur. Hierdoor kan de lichtkleur worden afgestemd op de ruimte en de toepassing.

De instelling gebeurt met twee kleine schakelaars op de LED-module. Volgens de installatiehandleiding gelden hiervoor de volgende combinaties:

• Schakelaar 1 ON en schakelaar 2 OFF: 3000K
• Schakelaar 1 ON en schakelaar 2 ON: 4000K
• Schakelaar 1 OFF en schakelaar 2 ON: 5700K

De CCT-schakelaar bevindt zich binnen in het armatuur. De gewenste kleurtemperatuur moet daarom worden ingesteld terwijl het armatuur geopend en spanningsloos is.

IP66 bescherming tegen stof en water

Het armatuur heeft beschermingsgraad IP66. De eerste 6 van deze classificatie betekent dat de behuizing stofdicht is. De tweede 6 geeft aan dat de behuizing beschermd is tegen krachtige waterstralen.

Hierdoor kan het armatuur zowel binnen als in geschikte buitenomgevingen worden toegepast. IP66 betekent niet dat het armatuur bedoeld is voor permanente onderdompeling in water.

Om de IP66-bescherming na installatie te behouden, is een correcte montage belangrijk. De behuizing, afdichting en kabelinvoer moeten na de elektrische aansluiting correct worden gemonteerd en afgesloten.

IK08 slagvastheid

Naast IP66 heeft het armatuur een slagvastheidsclassificatie van IK08. Deze classificatie geeft aan in welke mate de behuizing bestand is tegen mechanische impact.

IK08 staat voor een weerstand tegen een impactenergie van 5 joule. Dit maakt het armatuur geschikt voor montageplaatsen waar de verlichting te maken kan krijgen met stoten of andere mechanische belasting.

Geschikt voor wand- en plafondmontage

Het armatuur kan volgens de installatiehandleiding zowel tegen een wand als tegen een plafond worden gemonteerd. Hierdoor is de montagepositie niet beperkt tot één specifieke oriëntatie.

Bij de installatie wordt eerst de lichtkap verwijderd. Vervolgens kan de interne LED-module worden losgenomen om toegang te krijgen tot de montagepunten en elektrische aansluiting. De basis van het armatuur wordt daarna tegen de wand of het plafond bevestigd.

Na het aansluiten van de voedingskabel en het instellen van de gewenste kleurtemperatuur worden de LED-module en lichtkap weer teruggeplaatst.

Afmetingen

• Lengte: 355 mm
• Breedte: 115 mm
• Hoogte: 63 mm
• Gewicht: circa 580 gram

Door de langwerpige vorm en een lengte van 355 mm neemt het armatuur relatief weinig ruimte in. De breedte bedraagt 115 mm en de totale hoogte vanaf het montageoppervlak is 63 mm.

Deze afmetingen zijn ook belangrijk wanneer het armatuur wordt gebruikt ter vervanging van bestaande portiek- of wandverlichting. Controleer vooraf of er voldoende ruimte beschikbaar is voor zowel de behuizing als de elektrische aansluiting.

Witte behuizing met diffuse lichtkap

• Kleur behuizing: wit
• Materiaal behuizing: ABS
• Materiaal diffuser: polycarbonaat (PC)
• Uitvoering diffuser: melkachtig

Het armatuur heeft een witte ABS-behuizing en een melkachtige lichtkap van polycarbonaat. De geïntegreerde LED's bevinden zich achter deze diffuser. Hierdoor zijn de afzonderlijke LED-componenten bij een gesloten armatuur afgeschermd.

Elektrische aansluiting op 220-240V

Het armatuur is geschikt voor aansluiting op een voedingsspanning van 220-240V AC bij 50/60 Hz. De installatiehandleiding toont aansluitpunten voor fase (L), nul (N) en aarde (E).

• Voedingsspanning: 220-240V AC
• Frequentie: 50/60 Hz
• Aansluiting voor fase: L
• Aansluiting voor nul: N
• Aansluiting voor aarde: E

De elektrische aansluiting bevindt zich binnen in de behuizing. Voor installatie moet het armatuur daarom worden geopend.

Installatie en veiligheid

De fabrikant schrijft voor dat de netspanning tijdens installatie en onderhoud volledig moet zijn uitgeschakeld. Daarnaast wordt aanbevolen om installatie en onderhoud door een volledig gekwalificeerde elektricien te laten uitvoeren en de installatie volgens de geldende IEC-normen of nationale equivalenten uit te voeren.

• Schakel de netspanning uit voordat het armatuur wordt geopend.
• Voer installatie en onderhoud uitsluitend spanningsloos uit.
• Controleer de elektrische aansluiting voordat het armatuur wordt gesloten.
• Stel de gewenste kleurtemperatuur in voordat de behuizing volledig wordt gesloten.
• Zorg dat de afdichting en kabelinvoer na montage correct zijn aangebracht.

Instellen van de lichtkleur tijdens installatie

De CCT-schakelaar bevindt zich op de LED-module aan de binnenzijde van het armatuur. De lichtkleur is dus niet bedoeld om voortdurend van buitenaf te worden gewijzigd. In de praktijk wordt tijdens de installatie de gewenste kleurtemperatuur gekozen, waarna het armatuur wordt gesloten.

Wanneer de lichtkleur later gewijzigd moet worden, moet het armatuur opnieuw worden geopend. Schakel daarvoor altijd eerst de netspanning uit.

Bedrijfstemperatuur

• Minimale bedrijfstemperatuur: -10 °C
• Maximale bedrijfstemperatuur: +45 °C

Het opgegeven bedrijfstemperatuurbereik loopt van -10 °C tot +45 °C. Bij toepassing in een buitenomgeving of onverwarmde ruimte moet rekening worden gehouden met deze temperatuurgrenzen.

Toepassingsmogelijkheden

Door de combinatie van het compacte formaat, het vermogen van 3W, de instelbare lichtkleur, IP66-bescherming en IK08-slagvastheid kan het armatuur voor verschillende functionele verlichtingstoepassingen worden gebruikt.

Mogelijke toepassingen zijn onder andere:

• Portieken
• Entrees
• Gangen
• Doorgangen
• Trappenhuizen
• Bergingen
• Bijgebouwen
• Overdekte buitenruimten
• Wandverlichting
• Plafondverlichting
• Oriëntatieverlichting

Omdat de lichtopbrengst 280 lumen bedraagt, is het belangrijk om vooraf te bepalen hoeveel licht voor de betreffende toepassing nodig is. Voor grotere ruimten of situaties waarin een hoge verlichtingssterkte nodig is, kunnen meerdere armaturen of een armatuur met een hogere lichtstroom nodig zijn.

Geïntegreerde LED-module

De LED's zijn geïntegreerd in het armatuur. Op de geopende LED-module zijn afzonderlijke LED-componenten voor de verschillende kleurtemperaturen zichtbaar. De CCT-schakeling bepaalt welke combinatie wordt gebruikt om de ingestelde lichtkleur te produceren.

Volgens de symbolen in de installatiehandleiding zijn de LED-lichtbron en de bijbehorende voorschakelapparatuur vervangbaar door een gekwalificeerd persoon. Het betreft dus geen normale vervangbare lamp met een fitting. Voor vervanging van interne componenten moet het armatuur worden geopend en zijn elektrotechnische werkzaamheden noodzakelijk.

4 jaar garantie

Voor het armatuur geldt volgens de fabrikant een garantieperiode van 4 jaar vanaf de aankoopdatum. De fabrikant geeft daarbij aan dat de garantie vervalt bij onjuist gebruik, onjuiste installatie of wijzigingen aan het product.

Een correcte elektrische en mechanische installatie is daarom niet alleen belangrijk voor de veilige werking en het behoud van de IP66-bescherming, maar ook voor de geldende garantievoorwaarden.

Afvoer en recycling

Het armatuur bevat elektrische en elektronische componenten en mag aan het einde van de gebruiksduur niet bij het gewone huishoudelijke afval worden weggegooid. Het product moet gescheiden worden ingezameld voor correcte verwerking en recycling.

Technische gegevens in één overzicht

• Producttype: LED wand- en plafondarmatuur
• Toepassing: binnen en buiten
• Vermogen: 3W
• Lichtstroom: 280 lumen
• Instelbare kleurtemperatuur: 3000K, 4000K of 5700K
• 3000K: warmwit
• 4000K: neutraal wit
• 5700K: koel wit
• Voedingsspanning: 220-240V AC
• Netfrequentie: 50/60 Hz
• Beschermingsgraad: IP66
• Slagvastheid: IK08
• Lengte: 355 mm
• Breedte: 115 mm
• Hoogte: 63 mm
• Gewicht: circa 580 gram
• Kleur: wit
• Materiaal behuizing: ABS
• Materiaal diffuser: polycarbonaat (PC)
• Uitvoering diffuser: melkachtig
• Montagepositie: wand of plafond
• Bedrijfstemperatuur: -10 °C tot +45 °C
• Geïntegreerde LED-verlichting: ja
• CCT-instelling: interne schakelaar
• CE-markering: ja
• Garantie: 4 jaar
